canvas drawImage 绘图实现 contain 和 cover 的效果

1. 前言

我们常用到 CSS 的 background-size 属性中的 contain 和 cover 属性，来实现背景图的适配。本文将要介绍在用 canvas 绘制图片的时候，如何实现 contain 或 cover 效果呢？

2. contain 概念

缩放背景图片以完全装入背景区，可能背景区部分空白。contain 尽可能的缩放背景并保持图像的宽高比例（图像不会被压缩）。该背景图会填充所在的容器。当背景图和容器的大小不同时，容器的空白区域（上、下或者左、右）会显示由 background-color 设置的背景颜色。

说白了就是保持图片宽高比并保证图片的长边能完整显示，用到 canvas 的 drawImage(img, dx, dy, dw, dh) 方法：

• 参数 dx，dy 分别表示图片左上角顶点的横、纵坐标；

• 参数 dw，dh 分别表示定义图片的宽、高。

2.1 公式推导

需要分两种情况:

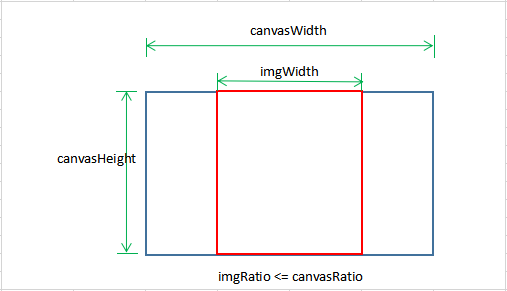

1. 当图片宽高比 <= 画布宽高比时，如图：



   已知：

   javascript

   imgRatio = imgWidth / imgHeight
   canvasRatio = canvasWidth / canvasHeight

   由图得出条件：

   javascript

   imgHeight = canvasHeight

   推导：

   javascript

   imgWidth = imgRatio * imgHeight = imgRatio * canvasHeight

   即：

   javascript

   dw = imgRatio * canvasHeight
   dh = canvasHeight
   dx = (canvasWidth - imgWidth) / 2
   dy = 0

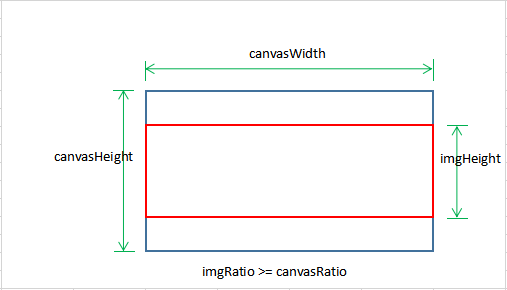

2. 当图片的宽高比 >= canvas画布宽高比时， 如图：



   同理推导出：

   javascript

   imgWidth = canvasWidth
   imgHeight = imgWidth / imgRatio = canvasWidth / imgRatio

   即:

   javascript

   dw = canvasWidth
   dh = dw / imgRatio
   dx = 0
   dy = (canvasHeight - dh) / 2

   所以 contain 方式适应画布的代码为：

   javascript

   var canvas = document.getElementById('canvas');
   var ctx = canvas.getContext('2d');
   var img = new Image();
   img.src = "images/pic1.jpg";
   let dx, dy, dw, dh, imgRatio, canvasRatio;
   canvasRatio = canvas.width / canvas.height;
   // contain 方式
   img.onload = function () {
       imgRatio = img.width / img.height;
       if (imgRatio <= canvasRatio) {
           dw = imgRatio * canvas.width;
           dh = canvas.height;
           dx = (canvas.width - dw) / 2;
           dy = 0;
       } else {
           dw = canvas.width;
           dh = dw / imgRatio;
           dx = 0;
           dy = (canvas.height - dh) / 2;
       }
       ctx.drawImage(img, dx, dy, dw, dh);
   };

3. cover 概念

缩放背景图片以完全覆盖背景区，可能背景图片部分看不见。和 contain 值相反，cover 值尽可能大的缩放背景图像并保持图像的宽高比例（图像不会被压扁）。该背景图以它的全部宽或者高覆盖所在容器。当容器和背景图大小不同时，背景图的左、右或者上、下部分会被裁剪。

说白了就是保持图片宽高比的同时保证图片的短边能完全显示出来，因为可能会有裁剪，所以用到 canvas 的 drawImage(img, sx, sy, sw, sh, dx, dy, dw, dh) 方法：

• 参数 sx，sy 分别表示源图片被截取部分左上角顶点的横、纵坐标；

• 参数 sw，sh 分别表示源图片被截取部分的宽、高；

• 参数 dx，dy，dw，dh 分别表示切片后将要在画布上绘制的左上角顶点坐标及绘制的宽高。

3.1 公式推导

同样分两种情况：

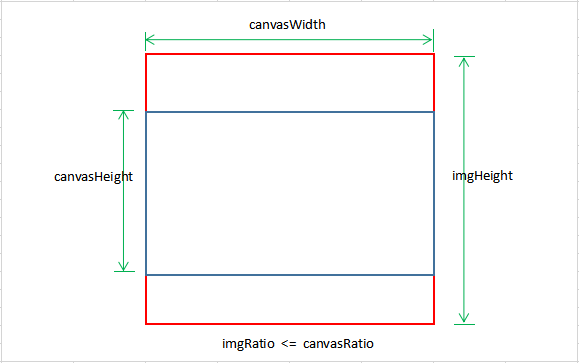

1. 图片宽高比 <= 画布宽高比时， 如图：





   已知:

   javascript

   imgRatio = imgWidth / imgHeight
   canvasRatio = canvasWidth / canvasHeight

   由图知：

   javascript

   dw = canvasWidth
   dh = canvasHeight
   dx = 0
   dy = 0

   此时图片的宽要在画布完整展示，所以源图片要裁剪的区域为：

   javascript

   sw = imgWidth
   sh = sw / canvasRatio
   sx = 0
   sy = (imgHeight - sh) / 2

2. 当图片宽高比 >= 画布宽高比时， 如图：



   同理，此时图片的高要在画布完整展示，源图片的裁剪区域为：

   javascript

   sh = imgHeight
   sw = sh * canvasRatio
   sx = (imgWidth - sw) / 2
   sy = 0

   所以 cover 方式适应画布的代码为：

   javascript

   var canvas = document.getElementById('canvas');
   var ctx = canvas.getContext('2d');
   var img = new Image();
   img.src = "images/pic1.jpg";
   let sx, sy, sw, sh, imgRatio, canvasRatio;
   canvasRatio = canvas.width / canvas.height;
   // cover 方式
   img.onload = function () {
       imgRatio = img.width / img.height;
       if (imgRatio <= canvasRatio) {
           sw = img.width;
           sh = sw / canvasRatio;
           sx = 0;
           sy = (img.height - sh) / 2;
       } else {
           sh = img.height;
           sw = sh * canvasRatio;
           sx = (img.width - sw) / 2;
           sy = 0;
       }
       ctx.drawImage(img, sx, sy, sw, sh, 0, 0, canvas.width, canvas.height); // 因为是cover覆盖， 所以dx,dy都是0，绘制宽高即为canvas宽高
   };

原文链接：canvas drawImage 绘图实现 contain 和 cover 的效果

• CanvasRenderingContext2D.drawImage()
